D-тригеры.
Устройства последовательностного типа, имеющие вход D информация с которого переписывается на выход тригера только по сигналу синхронизации С. D-триггер может быть только синхронным, имеет один информационный вход и вход С для подачи синхро импульсов.
Схема!!!!!!!!

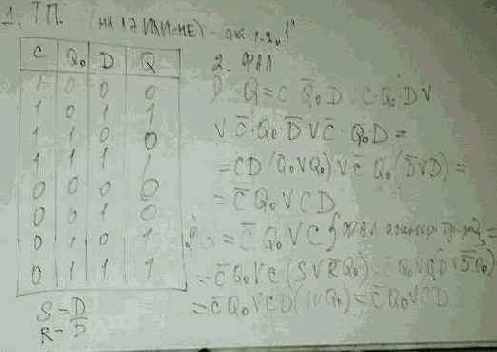

Таблица выходов D-тригера:

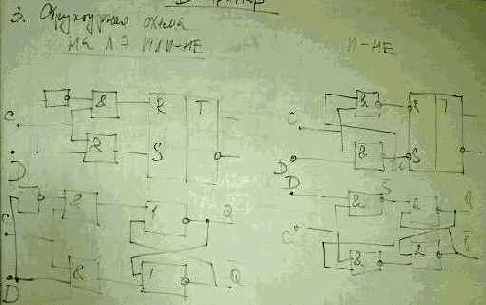

Структурная схема:
Условное обозначение:
VD-тригер.
Триггер с разрешающим входом V. При V равном 1 VD тригер работает как синхронный D тригер. При V=0
Он хранит предыдущее состояние. Так как информация на выходе D тригера остается неизменной, до прихода очередного импульса синхронизации то D тригер называется тригером с запоминанием информации, или тригером с защелкой. В связи с задердкой прохождения входного сигнала на выход, до прихода импульса синхронизации D тригер называется тригером задержки.
Т-тригер.
Устройства последовательностного типа с одним(единственным) входом, на который поступают тактовые импульсы.
Каждый тактовый импульс меняет состояние тригера на инверсное.

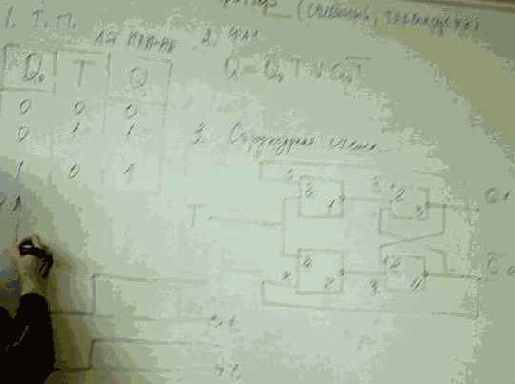

Одноступенчатые Т тригеры.
По определению Т тригер меняет свое сост ояние на инверсное по каждому активному сигналу действующему на информационном входе.
Реализация заданного режима работы, требует подачи на тригер для каждого последующего переключения инверсных значений.
Из ФАЛ следует что для реализации заданного режима работы необходимо подавать на вход триггера, при каждом последующем переключении инверсные значения. Такой режим может быть реализован путем введения в схему синхронного RS тригера.
