Двоично-десятичные счетчики.
В двоично-десятичном счетчике, модуль счета ведется до М=10. Каждый десятичный разряд счетчика является двоичным счетчиком с периодом цикла N=10, и называется декада. Десятичные счетчики используются в случае если необходимое число поступающих импульсов представлять в десятичной системе счисления. Каждый десятичный разряд счетчика называется декадой. Декада - это двоичный счетчик с периодом цикла N=10.

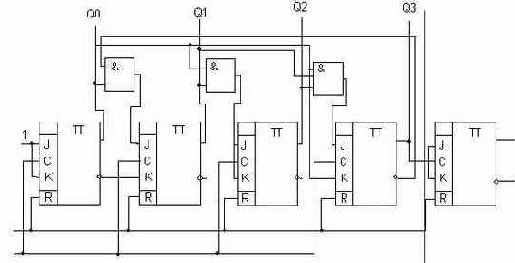

1 декада 2 декада
Схема построена по методу исключения лишних состояний. Каждая разрядная схема содержит триггер(JK триггер со статическим управлением) и логический элемент И формирующий сигнал переноса. Переключение триггеров осуществляется сигналом синхронизации С. Счетчик состоит из нескольких декад (двух). Первая декада считает единицы, вторая десятки и так далее. Триггер нулевой разрядной схемы каждой декады, реализует режим работы асинхронного JK триггера на синхронном JK триггере. Триггеры первой декады управляются импульсами сформированными на выходе предыдущей разрядной схемы. Управляющими импульсами следующей декады, является импульс с выхода старшей разрядной схемы предыдущей декады. Для данной схемы в момент отрицательного фронта десятого импульса, триггеры первой декады переходят в нулевое состояние.На выходе триггера 3(старшего) разряда сигнал логической единицы на ноль, что вызывает переход следующей декады в состояние соответствующему двоичному числу на единицу больше.
