Параллельный регистр.
Параллельный регистр предназначен для выполнения микро операций установки в исходное состояние, ввод информации в параллельной форме, хранение информации и считывание информации в параллельной форме.

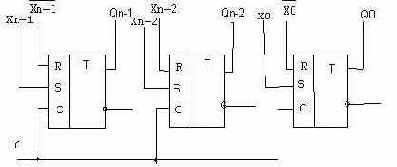

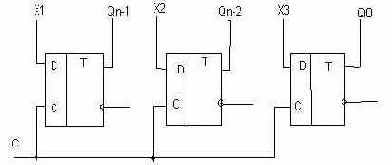

Простейший регистр может быть выполнен на RS или D –триггерах. Регистры содержат N триггеров, где N –ь число разрядных схем регистров. В соответствии с классификацией, в зависимости от использованных входов и выходов, регистры могут обозначаться как регистры на D-триггерах – однотактный, однофазный регистр с прямыми входами и выходами. Регистр на RS триггерах – однотактный регистр с парафазными входами и однофазным прямым выходом. Регистр на RS триггерах, содержит n триггеров, в которых входы синхронизации объединены между собой. На входы информация подается в прямом и обратном кодах. А с выхода снимаются только в прямом коде. Если в регистре используется для записи информации только прямой или обратный код, то запись информации выполняется за 2 такта синхронизации: по первому такту необходимо сбросить или установить все триггеры по второму записать новую информацию. При использовании D-триггеров запись информации будет производится быстрее, так как для записи информации необходим только один импульс синхронизации.
Регистр ИС 555ИР15 конспект лекции.
