Схема записи информации в двух направлениях.
Используя различные комбинации, можно разработать разрядные схемы реализующие необходимый алгоритм работы. Одной из распространенных схем является схема записи информации в двух направлениях.
При С1=1 С2=0 В триггер разрядной схемы будет записано значение сигнала Х При С1=0 С2=1 значение Y.

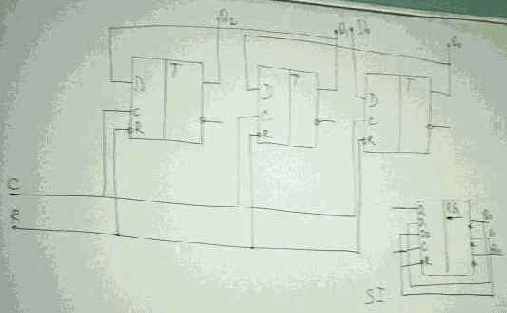

Последовательный регистр: выполняет операцию записи информации в последовательной форме, хранение информации, считывание информации в последовательной форме и сдвига информации. Запись информаци от младшего разряда к старшему, осуществляется по первому такту синхронизации записывается значение старшего разряда. Полностью значение всех разрядных схем вводится за N тактов синхронизации, где N – число разрядных схем.
Запись информации от старших к младшим. То сдвиг информации слева на вправо. Запись осуществляется вводом сигнала в старшую разрядную схему, значение сигнала должно соответствовать значению нулевого разряда.
Регистр в котором реализуется запись двух направлений, то есть от младших к старшим и от младших к старшим, называется реверсивным.
Универсальный сдвиговый регистр:
Сдвигающие регистры являются как правило универсальными и могут выполнять все доступные для регистров микро операции. Для этого разрядные схемы входящие в состав регистра должны быть соединены между собой и иметь возможность загрузки информации в параллельной форме.

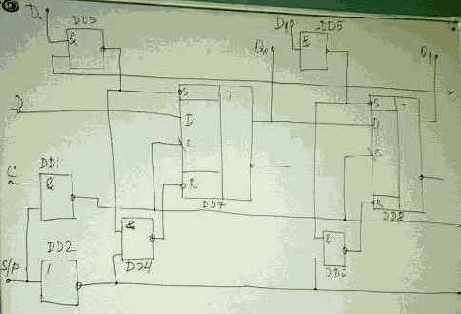

Выбор режима работы регистра осуществляется значением сигнала на входе S/P. При S/P=0 элемент DD1 формирует на своем выходе сигнал логической единицы, независимо от сигнала синхронизации С, так как управление режимом последовательной записи в триггер осуществляется инверсным сигналом синхронизации, то в этом случае сигнал логической единицы блокирует режим последовательного ввода информации(синхронное переключение триггера). Элементы DD3 и DD5 преобразуются в инверторы и сигналы присутствующие на входах параллельной записи информации D переписываются в триггеры разрядных схем, то есть осуществляется режим параллельной записи информации, элементы DD4 и DD6 работают как инверторы(от сигнала S/P=0 на вход DD2 поступает на вх…..)……..
Направление сдвига в реверсивном регистре определяется управляющим сигналом. Схемотехнически такой регистр может быть построен на D-триггерах, путем ввода дополнительного элемента выбора.
При S=1 на выходе логического элемента &1 сигнал будет определятся входным сигналом V. На выходе логического элемента &2 будет формироваться сигнал логического нуля, так как на один из входов &2 поступает сигнал с инвертора. Таким образом при S=1 формируется один из сигналов поступающий на вход разрядной схемы триггеров с выхода младшей разрядной схемы. При S=0 в триггер будет переписываться информация с элемента &2 , то есть, будет реализован сдвиг информации слева на право от старших к младшим.
Организация межрегистровых связей.
Организация индивидуальной связи- реализует пространственное разделение цепи передачи информации, при этом обмен информацией между несколькими регистрами может происходить одновременно. Это обеспечивает максимальное быстродействие устройства. Недостаток- при большом числе регистров возникают технические сложности проектирования и изготовления индивидуальных линий соединения.

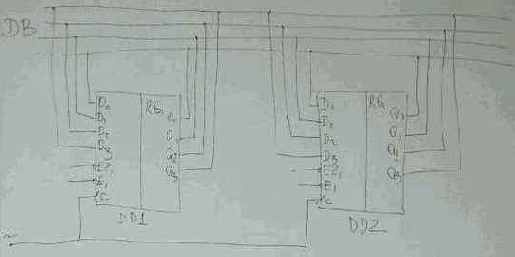

Организация обмена информации по одной линии связи. Этот способ основан на обмене информацией между регистрами по последовательному принципу. Используется одна линия связи – общая шина. К шине подключаются входы и выходы всех регистров, обмен информацией между двумя регистрами осуществляется в строго определенный момент времени, остальные регистры от обмена информацией отключены. Такая схема используется в микропроцессорных системах, путь передачи информации, определяется управляющими сигналами.
Параллельное соединение нескольких входов и выходов различных регистров только при наличии в схеме дополнительных элементов, определяющих путь передачи информации. В статическом регистре К555ИР15 используются DD6 разрешающие запись информации только при подаче соответствующего сигнала на входы Е1 иллли Е2 на входы Z элементов DD8 которые соединяют выходы триггеров разрядных схем с выводами микросхемы, только при наличии управляющего сигнала EZ1 или EZ2
Счетчики – последовательные устройства, предназначенные для счета входных импульсов и фиксации их числа в двоичном коде. Счетчики строятся на основе однотипных разрядных схем связанных между собой. Разрядная схема состоит из триггера и комбинационной схемы управления триггером.
Основные параметры:
1-основной статический параметр- модуль счета М- характеризует максимальное число импульсов, после прихода которых счетчик устанавливается в исходное состояние.
2-основний динамический параметр – время установления выходного кода – определяет быстродействие счетчика, характеризуется временным интервалом между моментом подачи входного сигнала и установлением нового кода на выходе.
Микрооперации выполняемые счетчиками.
1-установка в исходное состояние( запись нулевого кода)
2-запись входной информации в параллельной форме
3-хранение информации
4-считывание информации в параллельной форме.
5-инкремент(увеличение кода на 1)
6-декремент(уменьшение кода на 1)
Классификация:
По значению модуля счета – двоичные и
По направлению счета – суммирующие, вычитающие, реверсивные.
По способу передачи параллельные и
