ИНТЕГРАЛЬНЫЕ МИКРОСХЕМЫ ДЛЯ АППАРАТУРЫ МАГНИТНОЙ ЗАПИСИ
(справочный материал)
Интегральные микросхемы серий К157 и К.547 предназначены в основном для применения в стереофонических катушечных и кассетных магнитофонах второго и первого классов со сквозным или универсальным каналом записи — воспроизведения.
В состав серии К157 входит восемь типов микросхем:
К175УД1 — операционный усилитель средней мощности,
К157УД2 — двухканальный операционный усилитель,
К157УП1 (К175УП2) — двухканальный микрофонный усилитель и двухканальный предварительный усилитель записи,
К175УЛ1 — двухканальный предварительный усилитель воспроизведения,
К157УДА1 — двухканальный двухполупериодный выпрямитель среднего значения сигналов,
К157ХП1 — двухканальное пороговое устройство управления приборами
индикации пиковых уровней записи с выпрямителем для системы АРУЗ,
К157ХП2 — стабилизатор напряжения с электронным управлением и элементы генератора токов стирания и подмагничивания.
В состав серии К.547 входит пока только одна микросхема — К547КП1 — четырехканальный электронный переключатель.
Микросхемы серии КЛ57 выполнены по планарно-эпитаксиальной технологии с разделением элементов р-n переходом, а микросхема К547КП1 по МОП технологии Конструктивно ИС обеих серий оформлены в пластмассовых корпусах с двухрядным расположением выводов. Для ИС К157УД1 взят корпус 201 9 1, для остальных микросхем — 201.14.1.

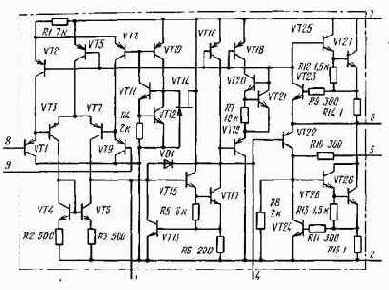

Рис. 1. Принципиальная схема операционного усилителя К157УД1
Хотя разработанные серии микросхем предназначены для использования в аппаратуре магнитной записи, с не меньшим успехом их можно, применить и в других узлах радиоэлектронной аппаратуры.
